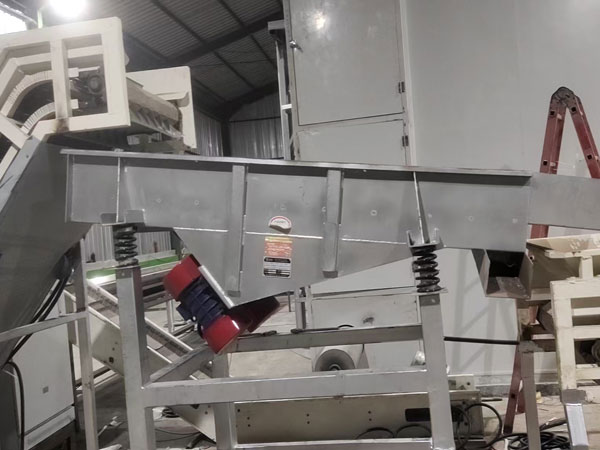

直線振動篩的結構和工作原理如下：

一、直線振動篩結構組成

1、?驅動單元

采用兩臺相同型號的振動電機對稱安裝在篩箱兩側，通過同步反向旋轉提供激振力。

電機偏心塊可調節振幅，電機軸與篩面保持特定傾角（通常為 ?8°-12°? ）。

2、?工作單元?

?篩箱?：鋼板焊接結構，內部安裝多層篩網（材質可選不銹鋼、聚氨酯等），篩孔尺寸范圍 ?0.074-10mm4。

?篩網配置?：支持 ?1-5層篩網?，實現多級粒度分級。

?密封設計?：全封閉結構防止粉塵外溢，符合環保要求。

3、?輔助系統?

?減振裝置?：采用復合彈簧（橡膠+鋼制）或螺旋彈簧，振動傳遞率 ?<5%?，顯著降低設備噪音（?<75dB?）。

?支撐結構?：鋼架底座保障設備穩定性，減振彈簧連接篩箱與底座。

二、直線振動篩工作原理

1、?力學機制?

兩臺振動電機同步反向旋轉時，偏心塊產生的激振力在平行于電機軸線的方向相互抵消，在垂直于軸線的方向疊加為合力，驅動篩體沿直線軌跡運動。

物料在篩面上受激振力和重力的共同作用，呈 ?跳躍式前進?（拋擲角 ?30°-60°?），實現高能篩分。

2、?篩分過程

物料從進料口均勻進入篩面，粒度小于篩孔的顆粒透篩落入下層，大于篩孔的顆粒沿篩面向前移動至出料口。

篩分效率可達 ?96%?，適用于粒度 ?0.074-5mm?、含水率 ?<7%? 的無粘性干粉或顆粒物料。

3、?參數調控

?振幅調節?：通過調整電機偏心塊夾角改變激振力大小。

?處理能力?：單臺設備處理量可達 ?0.05-5t/h?，能耗較傳統設備降低 ?30%。

 直線振動篩的核心是通過雙電機反向旋轉形成直線振動力，結合傾角設計實現物料的跳躍式篩分，其模塊化結構兼顧高能性與密閉性，適用于化工、醫藥、建材等領域的干式物料分級。
