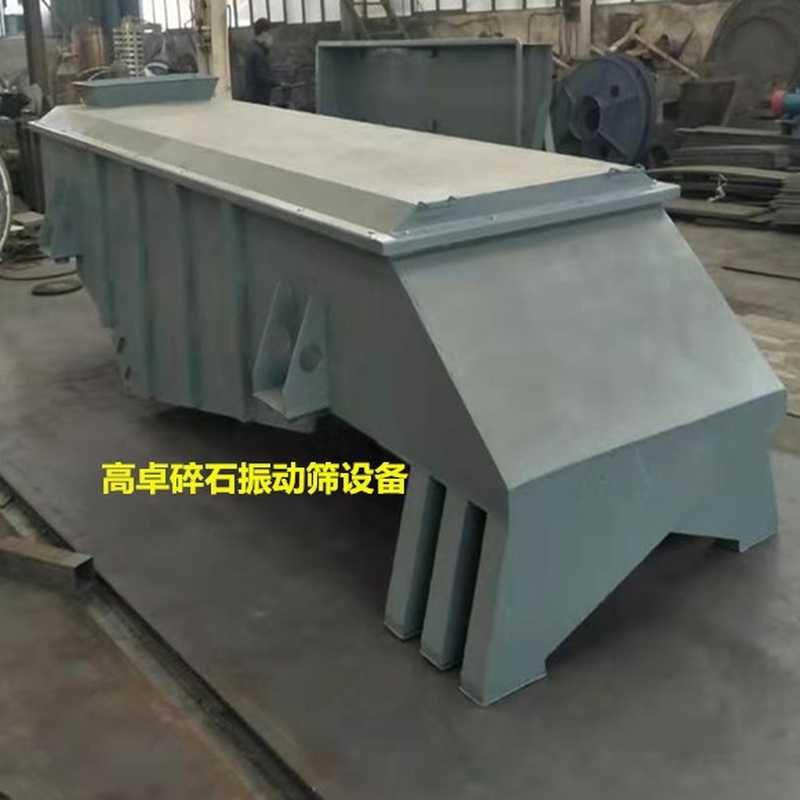

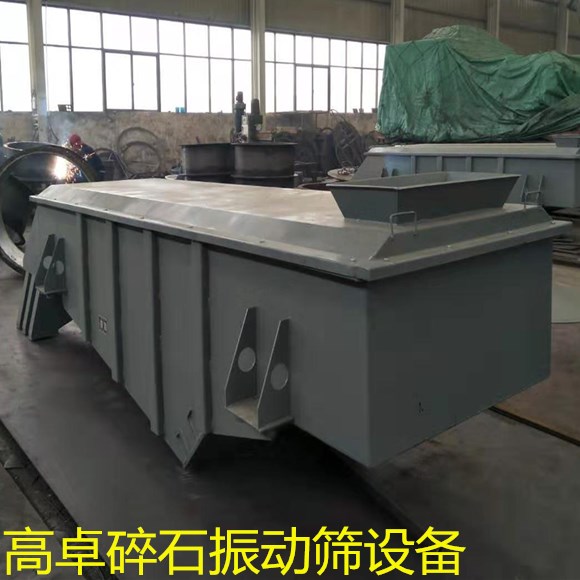

碎石振動篩設備是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。目前市場上常見的振動篩設備主要是礦用振動篩、輕型精細振動篩和實驗振篩機這三種，它們一般都具有效率高、質量輕、系列完整多樣、層次多、對于干物料篩分可以滿足需求等特點，因此它們都被廣泛的應用在礦山、煤炭、冶煉、建材、耐火材料、輕工、化工、醫藥、食品等行業。

碎石振動篩設備工作原理

       振動篩將顆粒大小不同的碎散物料群，多次通過均勻布孔的單層或多層篩面，分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上，稱為該篩面的篩上物，小于篩孔的顆粒透過篩孔，稱為該篩面的篩下物。實際的篩分過程是：大量粒度大小不同、粗細混雜的碎散物料進入篩面后，只有一部分顆粒與篩面接觸，由于篩箱的振動，篩上物料層被松散，使大顆粒本來就存在的間隙被進一步擴大，小顆粒乘機穿過間隙，轉移到下層或運輸機上。由于小顆粒間隙小，大顆粒并不能穿過，于是原來雜亂無章排列的顆粒群發生了分離，即按顆粒大小進行了分層，形成了小顆粒在下，粗顆粒居上的排列規則。到達篩面的細顆粒，小于篩孔者透篩實現了粗、細粒分離，完成篩分過程。然而，充分的分離是沒有的，振動篩在篩分時，一般都有一部分篩下物留在篩上物中。細粒透篩時，雖然顆粒都小于篩孔，但它們透篩的難易程度不同，物料和篩孔尺寸相近的顆粒，透篩就較難，透過篩面下層的顆粒間隙就更難。

碎石振動篩設備結構

     振動篩一般由振動器、篩箱、支承或懸掛裝置、傳動裝置等部分組成。

      1、振動器：單軸振動篩和雙軸振動篩的振動器，按偏心重配置方式區分一般有兩種型式。偏心重的配置方式以塊偏心型式較好。

      2、篩箱：篩箱由篩框、篩面及其壓緊裝置組成。篩框是由側板和橫梁構成。篩框必須要有足夠的剛性。

      3、支承裝置：振動篩的支承裝置有吊式和座式兩種。座式安裝較為簡單，且安裝高度低，一般應優先選用。振動篩的支承裝置主要由彈性元件組成，常用的有螺旋彈簧、板彈簧和橡膠彈簧。

      4、傳動裝置：振動篩通常采用三角帶傳動裝置，振動篩的結構簡單，可以任意選擇振動器的轉數，但運轉時皮帶容易打滑，可能導致篩孔堵塞。振動篩也有采用聯軸器直接驅動的。聯軸器可以保持振動器的穩定轉數，而且使用壽命很長，但振動器的轉數調整困難。
