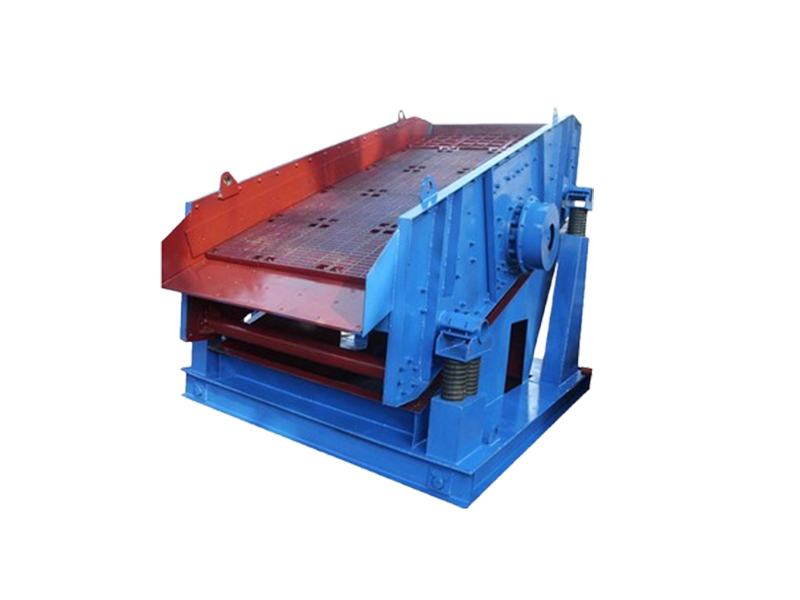

礦用振動篩
13403738206
ZSG系列重型振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火材料等行業(yè)對大塊物料及中、小顆粒狀物料的分級作業(yè)。
一、礦用振動篩特點：
ZSG系列重型振動篩篩面傾斜安裝，與其它同類產品相比具有下列特點：
（1）體積小，篩分能力大；
（2）重量輕，便于安裝及工藝布置；
（3）能耗少，可節(jié)約大量能源；
（4）價格低，備件量極少；
（5）結構簡單，造型美觀；
（6）篩網由小塊拼裝，且更換極為簡便。
二、礦用振動篩結構：
ZSG系列重型振動篩由激振裝置、篩箱、落料斗、減振裝置、底座等部分組成。
三、礦用振動篩原理：
ZSG系列重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移。篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業(yè)。
四、技術參數表
| 型號 | 入篩粒度(mm) | 處理量 (t/h) | 配用振 動電機 | 電壓 (V) | 功率(kw) | 振頻 (HZ) | 雙振幅 (mm) | 有效篩面(m2) | 重量(kg) | 動負荷(KN) | |
| 單層 | 雙層 | ||||||||||
| ZSGB1020 | ≤250 | 10-20 | YZO-20-6 | 380 | 2.0 | 10 | 5-10 | 2 | 2300 | 2500 | 1.3 |
| ZSGB1224 | 15-250 | YZO-30-6 | 2.5 | 2.88 | 3000 | 3400 | 1.72 | ||||
| ZSGB1030 | 15-250 | YZO-30-6 | 2.5 | 3 | 3300 | 3600 | 1.8 | ||||
| ZSGB1530 | 20-350 | YZO-50-6 | 3.7 | 4.5 | 5100 | 5500 | 2.8 | ||||
| ZSGB1540 | 25-400 | YZO-75-6 | 5.5 | 6 | 6800 | 7300 | 3.7 | ||||
| ZSGB1836 | 25-400 | YZO-75-6 | 5.5 | 6.48 | 7200 | 7600 | 3.94 | ||||
| ZSGB2040 | 30-500 | YZO-75-6 | 5.5 | 8 | 8000 | ||||||
